Die HAWN betreibt dort im Stadtzentrum Schenefeld – EKZ eine Wärmeerzeugungsanlage, die das Einkaufszentrum sowie das Wärmeverbundnetz West mit Wärme versorgt.

Modernisierung und Effizienzsteigerung der Wärmeerzeugungsanlage

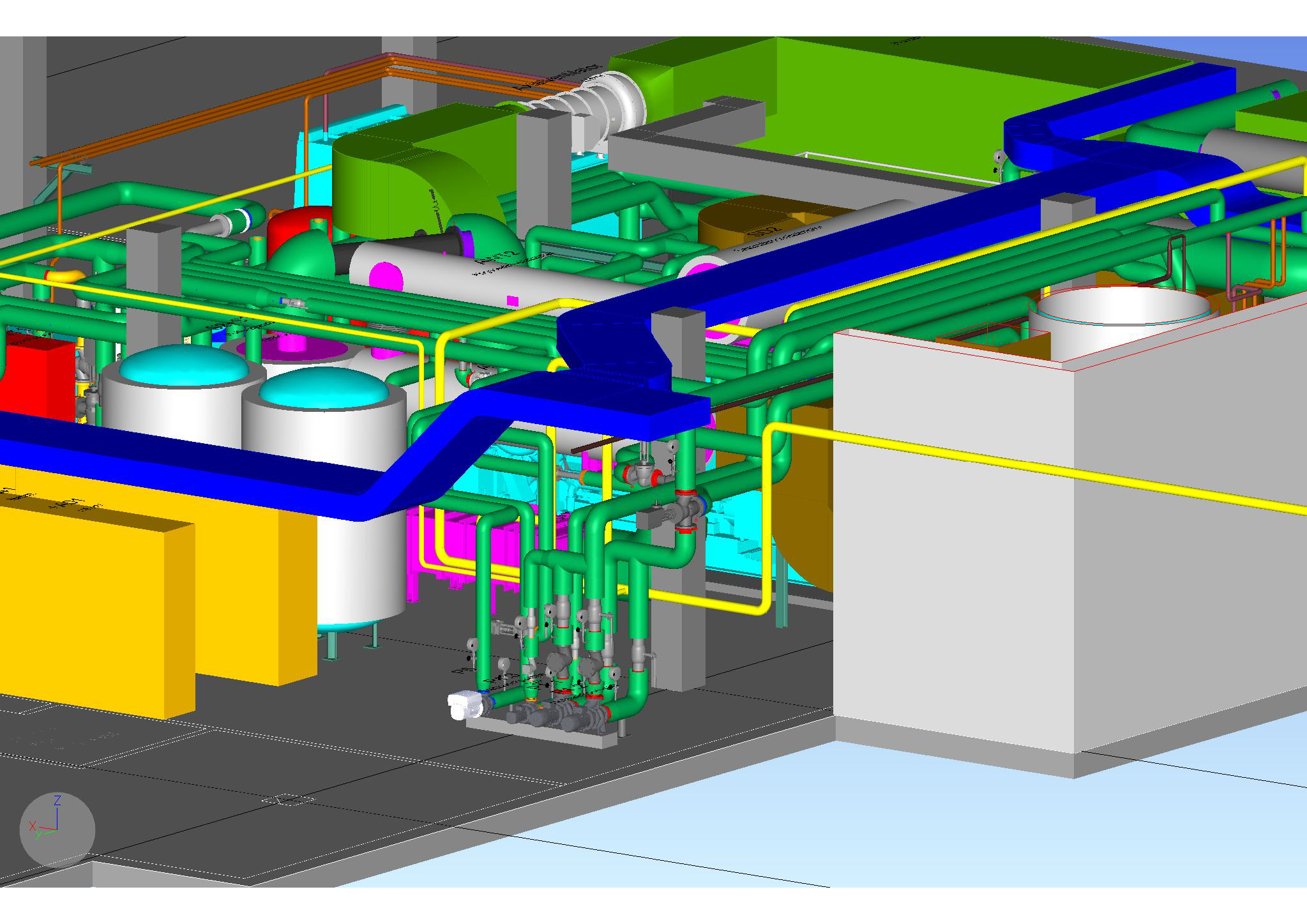

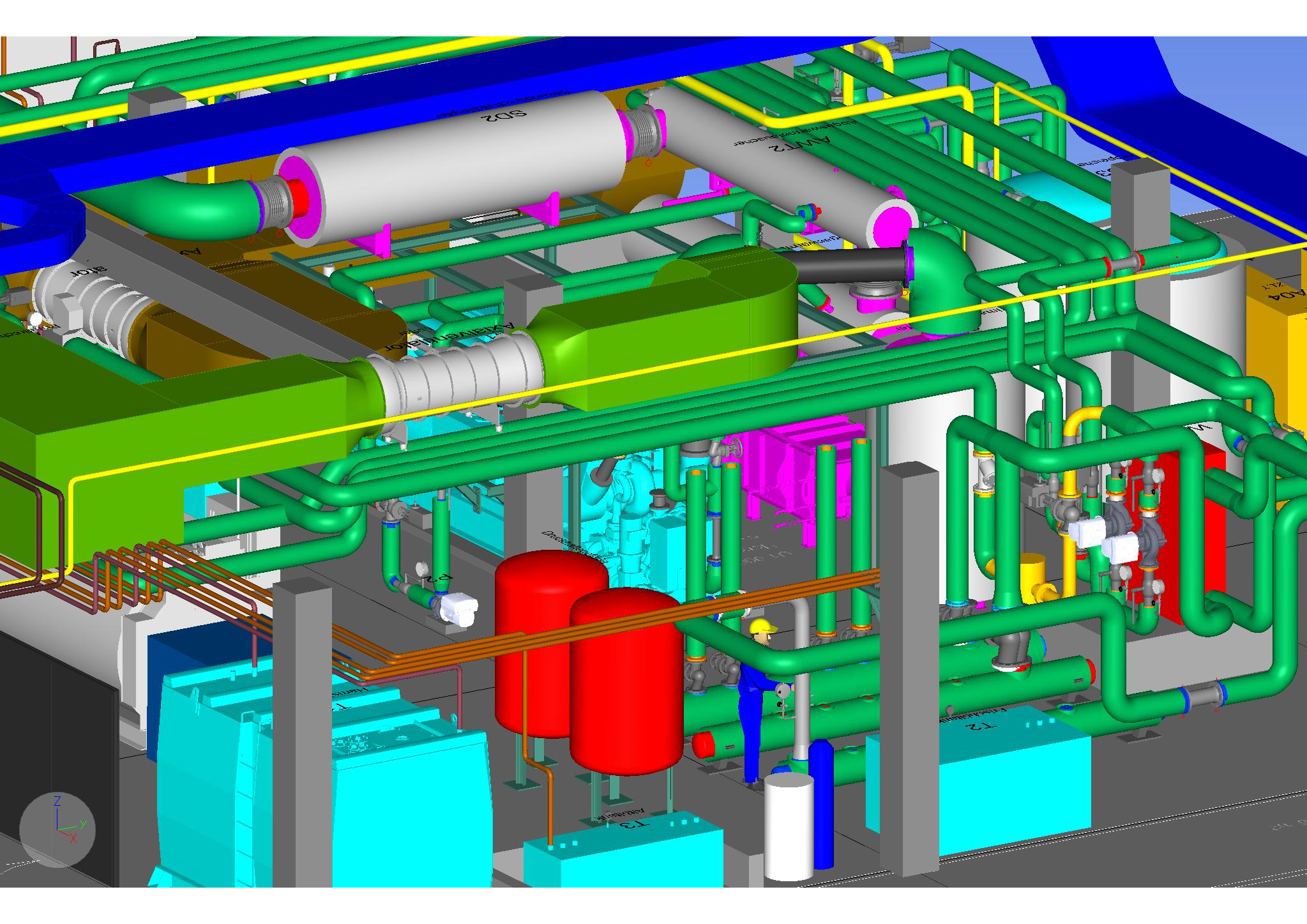

Die bestehende Anlage, bestehend aus drei Niedertemperatur-Erdgaskesseln, ist sanierungsbedürftig und wird durch eine hochmoderne I-KWK-Anlage (innovative Kraft-Wärme-Kopplung) sowie einen neuen Niedertemperatur-Erdgaskessel ersetzt. Mit dem neuen BHKW-Modul (Blockheizkraftwerk) wird sowohl elektrische als auch Wärmeenergie erzeugt. Zusätzliche Wärme wird durch einen Gaskessel, einen Elektrokessel und eine Wärmepumpe bereitgestellt. Diese Komponenten werden im vorhandenen Heizraum im Kellergeschoss des Einkaufszentrums installiert.

Nachhaltigkeit und Energieeffizienz im Fokus
Die erzeugte Wärmeenergie wird entweder direkt im Einkaufszentrum genutzt oder in das bestehende Fernwärmenetz eingespeist. Der erzeugte Strom wird ins Netz des Verbundnetzbetreibers eingespeist und entsprechend erfasst. Eine neue Mittelspannungsstation mit Transformator und Mittelspannungsschaltanlage wird im Außenbereich installiert, um den Strombedarf der Anlage und der Subsysteme zu decken.

Flexible Wärmeversorgung für das Einkaufszentrum
Das Wärmenetz des Einkaufszentrums wird bevorzugt mit der Wärme aus der Wärmepumpe versorgt. Bei unzureichender Leistung der Wärmepumpe oder ungünstigen Betriebsbedingungen kann zusätzliche Wärme von den anderen Wärmeerzeugern oder dem Wärmeverbundnetz West der HAWN bezogen werden. Der Gaskessel dient hierbei als Backup. Alle Wärmeerzeuger sind hydraulisch miteinander verbunden und an das Wärmeverbundnetz angeschlossen. Ein Wärmetauscher trennt das Netz des Einkaufszentrums hydraulisch vom Verbundnetz.

Effiziente Speicherung und Nutzung von Wärme
Zur Optimierung der Betriebszeiten und Regelbarkeit der Wärmepumpe und des BHKW sind ein 25m³ und zwei 5m³ Wärmespeicher in die Anlage integriert. Dies gewährleistet eine gleichmäßige und effiziente Nutzung der erzeugten Wärme.

Projektzeitraum und Ausführungsplanung
ETABO übernimmt die Ausführungsplanung sowie die Beschaffung, Lieferung, Montage und Inbetriebnahme der Hauptkomponenten und des EMSR-Paketes. Die Arbeiten werden von August 2024 bis etwa Q3 2025 durchgeführt.
Unser Projektteam hat bereits die Arbeit aufgenommen, erste Großkomponenten wie zum Beispiel die Wärmepumpe von Arctos, der Gaskessel von Bosch und der Elektrokessel von ELWA sind vergeben und das Engineering ist gestartet.

Haben Sie Fragen? Dann wenden Sie sich gerne an Ihre Ansprechpartner bei ETABO Bereich Systemprojekte/Rohrleitungen:

Torsten Hagedorn (Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.) / Stefan Erkelenz (Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.)

Bleiben Sie gespannt auf weitere Updates zu diesem spannenden Projekt!
